恒功率并聯電伴熱帶
恒功率并聯電熱帶由于其多個發熱節在整個長度并聯相接，故簡稱為并聯式電熱帶

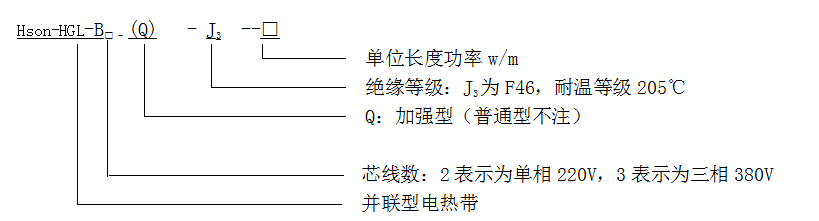

例：Hson-HGL-B2-J3-40? ? ? ? ? ?其絕緣材料為F46氟塑料，單相普通型恒功率電伴熱帶，功率為40w/m。
Hson-HGL-B3-Q-J3-50? ? ? ? ? ? 其絕緣材料為F46氟塑料，三相加強型恒功率電伴熱帶，功率為50w/m。
?
恒功率并聯電熱帶通用技術參數：
（1）絕緣電阻：≥50MΩ/km
（2）介電強度：工作電壓220V，為≥2000V/min，工作電壓380V，為2500V/min
（3）防護等級：IP56
（4）防爆標志：ExeII T4；
?
型號 額定電壓
V		 額定功率
W/m		 絕緣電阻
MΩ/km		 絕緣材料 最高耐溫
℃		 防爆等級 雙向最大
使用長度
m		 介質最高
維持溫度
℃
HS-HGL-B2-J3-10 220 10 ≥50 F46 205 ExⅡT4 450 130
HS-HGL-B2-J3--20 20 350 120
HS-HGL-B2-J3--30 30 300 95
HS-HGL-B2-J3--40 40 260 75
HS-HGL-B2-J3--30 380 30 ≥50 F46 205 ExⅡT4 600 120
HS-HGL-B2-J3--40 40 530 100
HS-HGL-B2-J3--50 50 460 80
HS-HGL-B2-J3--60 60 400 60


15W/m，25 W/m，45 W/m W/m，55 W/m為非標準產品，客戶需要向本公司預定
客戶需特殊工作電壓，24V、36V、110V、660V、1140V等，可向本公司咨詢并定購。

?單相恒功率并聯電熱帶的電源母線為二根平行絕緣銅線，在內絕緣層上纏繞電熱絲，并將電熱絲每隔一定距離即“發熱節長”與母線連接，形成連續并聯電阻，母線通電后，各并聯電阻發熱，因而形成一條連續的加熱帶。
三相恒功率并聯電熱帶和單相恒功率并聯電熱帶的原理基本相同，不同之處在于單相帶采用單相供電 ，三相帶采用三相三角形供電。三相帶除有單相帶的特點外，特別適用于長距離、大口徑管道的加熱、伴熱和保溫。三相恒功率并聯電熱帶為三根平行絕緣銅線為電源母線，在骨架層絕緣層外纏繞電熱絲，并將電熱絲每隔一定距離即“發熱節長”分別依次與母AB-BC-CA….反復循環連接，在每?jī)上嚅g形成連續并聯電阻。當母線通以三相電后，各并聯電阻同時發熱，因而形成一條連續三相供電的加熱帶。

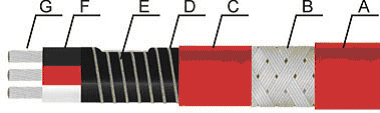

并聯電熱帶結構
(1) 防爆并聯式單相電伴熱帶

A-外護套 FEP(特氟龍）? ? ?B-編織網? ? ? ? C-絕緣護套 FEP（特氟龍）
D-骨架層? E-鎳鉻合金絲（發熱絲）? F-芯線絕緣層FEP? ?G-芯線（鍍錫銅絞線）? ? ? ?
?

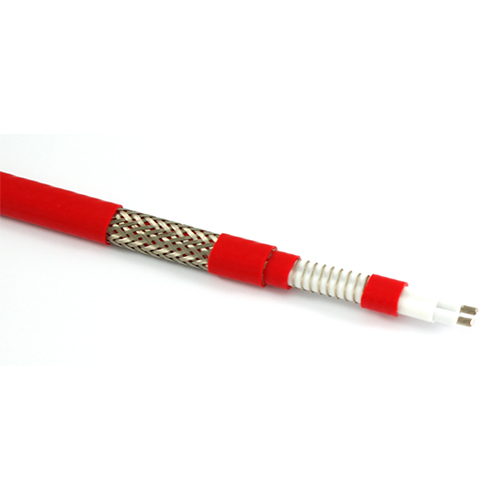

(2)防爆并聯式三相電伴熱帶

?A-外護套 FEP(特氟龍）? ? B-鍍錫合金編織網? ? ? ? C-絕緣護套 FEP（特氟龍）
?D-骨架層? E-鎳鉻合金絲（發熱絲）? ?F-芯線絕緣層FEP? ?G-芯線（鍍錫銅絞線）

（1）在正常情況下連續流動的低凝固管線，可防止介質停流而凝固。
（2）有嚴格要求的管線伴熱和保溫（與數顯溫控，模塊配合使用）。
（3）自來水管線、閥門的防凍、保溫。
（4）液位計的防凍保溫。
（5）大、中、小型罐體的伴熱保溫。
（6）長距離輸油管線的伴熱保溫。
